VSAT网的组成

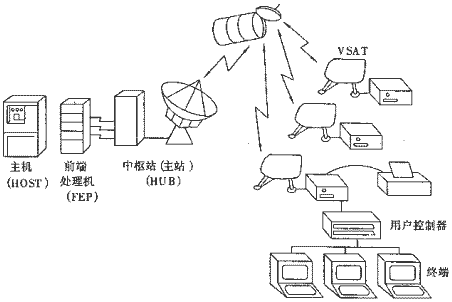

VSAT通信网由VSAT小站、主站和卫星转发器组成。数据VSAT卫星通信网通常采用星状结构，采用星状结构的典型VSAT卫星通信网示意图如下图所示。
 |
|
VSAT卫星通信网的组成 |
1、主站：主站也叫中心站或中央站，是VSAT网的心脏。它与普通地球站一样，使用大型天线，天线直径一般约为3.5m～8m（Ku波段）或7m～13m（C波段）。在以数据业务为主的VSAT卫星通信网（下面简称数据VSAT网）中，主站既是业务中心也是控制中心。主站通常与主计算机放在一起或通过其它（地面或卫星）线路与主计算机连接，作为业务中心（网络的中心结点）；同时在主站内还有一个网络控制中心（NCC）负责对全网进行监测、管理、控制和维护。在以话音业务为主的VSAT卫星通信网（下面简称话音VSAT网）中，控制中心可以与业务中心在同一个站，也可以不在同一个站，通常把控制中心所在的站称为主站或中心站。由于主站涉及整个VSAT网的运行，其故障会影响全网正常工作，故其设备皆有备份。为了便于重新组合，主站一般采用�？榛峁梗璞钢洳捎酶咚倬钟蛲姆绞交チ�。
2、 VSAT小站：VSAT小站由小口径天线、室外单元（ODU）和室内单元（IDU）组成。在相同的条件下（例如相同的频段、相同的转发器条件）话音VSAT网的小站为了实现小站之间的直接通信，其天线明显大于只与主站通信的数据VSAT小站。
3、卫星转发器：一般采用工作于C或Ku波段的同步卫星透明转发器。在第一代VSAT网中主要采用C波段转发器，从第二代VSAT开始，以采用Ku波段为主。具体采用何种波段不仅取决于VSAT设备本身，还取决于是否有可用的星上资源，即是否有Ku波段转发器可用，如果没有，那么只能采用C波段。
