卫星系统的组成（一）

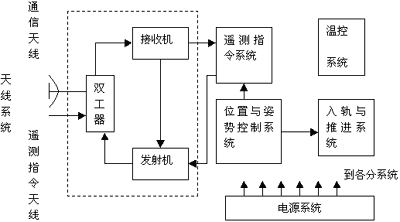

卫星系统功能方框图示于下图：
由上图可知，卫星的主要设备包括下列七大系统。
�。�1）位置与姿态控制系统
从理论上讲，静止卫星的位置相对于地球说是静止不动的，但是实际上它并不是经常能够保持这种相对静止的状态。这是因为地球并不是一个真正的圆球形状，使得卫星对地球的相对速度受到影响。同时当太阳、月亮的辐射压力发生强烈变化时，由于他们所产生的对卫星的干扰，也往往会破坏卫星对地球的相对位置。这些都会使得卫星漂移出轨道，使得通信无法进行。负责保持和控制自己在轨道上的位置就是轨道控制系统的任务之一。仅仅使卫星保持在轨道上的指定位置还远远不够，还必须使它在这个位置上有一个正确的姿态。因为星上定向天线的波束必须永远指向地球中心或覆盖区的中心。由于定向波束只有十几度或更窄，波束指向受卫星姿态变化的影响相当大，再加上卫星距离地球表面有36000KM，姿态差之毫厘，将导致天线的指向谬之千里。再者，太阳电池的表面必须经常朝向太阳，所有这些都要求对卫星姿态进行控制。
�。�2）天线系统
通信卫星的天线系统包括通信天线和遥测指令天线。要求两种天线体积小、重量轻、可靠性高，寿命长、增益高、波束永远指向地球，分别采用消旋天线和全向天线。
�。�3）转发器系统
空间转发器系统是通信卫星的主体。实际上是一部高灵敏度的宽带收发信机。其智能就是以最小的附加噪声和失真以及尽可能高的放大量来转发无线信号。
