活塞式发动机
 航空活塞式发动机是利用汽油与空气混合，在密闭的容器（气缸）内燃烧，膨胀作功的机械。活塞式发动机必须带动螺旋桨，由螺旋桨产生推（拉）力。所以，作为飞机的动力装置时，发动机与螺旋桨是不能分割的。
�。ㄒ唬┗钊椒⒍闹饕槌�
主要由气缸、活塞、连杆、曲轴、气门机构、螺旋桨减速器、机匣等组成。

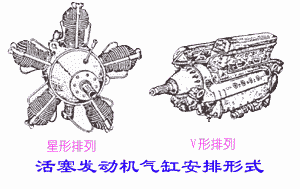

气缸是混合气（汽油和空气）进行燃烧的地方。气缸内容纳活塞作往复运动。气缸头上装有点燃混合气的电火花塞（俗称电嘴），以及进、排气门。发动机工作时气缸温度很高，所以气缸外壁上有许多散热片，用以扩大散热面积。气缸在发动机壳体（机匣）上的排列形式多为星形或V形。常见的星形发动机有5个、7个、9个、14个、18个或24个气缸不等。在单缸容积相同的情况下，气缸数目越多发动机功率越大�；钊惺苋计沽υ谄啄谧魍丛硕�，并通过连杆将这种运动转变成曲轴的旋转运动。连杆用来连接活塞和曲轴。 曲轴是发动机输出功率的部件。曲轴转动时，通过减速器带动螺旋桨转动而产生拉力。除此而外，曲轴还要带动一些附件（如各种油泵、发电机等）。气门机构用来控制进气门、排气门定时打开和关闭。
�。ǘ┗钊椒⒍墓ぷ髟�

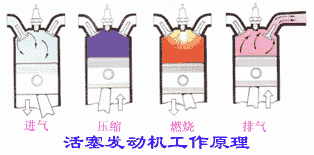

 活塞顶部在曲轴旋转中心最远的位置叫上死点、最近的位置叫下死点、从上死点到下死点的距离叫活塞冲程�；钊胶娇辗⒍蠖嗍撬某宄谭⒍匆桓銎淄瓿梢桓龉ぷ餮�，活塞在气缸内要经过四个冲程，依次是进气冲程、压缩冲程、膨胀冲程和排气冲程。
发动机开始工作时，首先进入“进气冲程”，气缸头上的进气门打开，排气门关闭，活塞从上死点向下滑动到下死点为止，气缸内的容积逐渐增大，气压降低——低于外面的大气压。于是新鲜的汽油和空气的混合气体，通过打开的进气门被吸入气缸内�；旌掀逯衅秃涂掌谋壤话闶� 1比 15即燃烧一公斤的汽油需要15公斤的空气。
进气冲程完毕后，开始了第二冲程，即“压缩冲程”。这时曲轴靠惯性作用继续旋转，把活塞由下死点向上推动。这时进气门也同排气门一样严密关闭。气缸内容积逐渐减少，混合气体受到活塞的强烈压缩。当活塞运动到上死点时，混合气体被压缩在上死点和气缸头之间的小空间内。这个小空间叫作“燃烧室”。这时混合气体的压强加到十个大气压。温度也增加到摄氏4OO度左右。压缩是为了更好地利用汽油燃烧时产生的热量，使限制在燃烧室这个小小空间里的混合气体的压强大大提高，以便增加它燃烧后的做功能力。
当活塞处于下死点时，气缸内的容积最大，在上死点时容积最�。ê笳咭彩侨忌帐业娜莼��；旌掀灞谎顾醯某潭�，可以用这两个容积的比值来衡量。这个比值叫“压缩比”�；钊娇辗⒍难顾醣却笤际�5到8，压缩比越大，气体被压缩得越厉害，发动机产生的功率也就越大。
压缩冲程之后是“工作冲程”，也是第三个冲程。在压缩冲程快结束，活塞接近上死点时，气缸头上的火花塞通过高压电产生了电火花，将混合气体点燃，燃烧时间很短，大约0.015秒；但是速度很快，大约达到每秒30米。气体猛烈膨胀，压强急剧增高，可达6O到75个大气压，燃烧气体的温度到摄氏2000到250O度。燃烧时，局部温度可能达到三、四千度，燃气加到活塞上的冲击力可达15吨。活塞在燃气的强大压力作用下，向下死点迅速运动，推动连杆也门下跑，连杆便带动曲轴转起来了。
这个冲程是使发动机能够工作而获得动力的唯一冲程。其余三个冲程都是为这个冲程作准备的。
第四个冲程是“排气冲程”。工作冲程结束后，由于惯性，曲轴继续旋转，使活塞由下死点向上运动。这时进气门仍旧关闭，而排气门大开，燃烧后的废气便通过排气门向外排出。 当活塞到达上死点时，绝大部分的废气已被排出。然后排气门关闭，进气门打开，活塞又由上死点下行，开始了新的一次循环。
从进气冲程吸入新鲜混合气体起，到排气冲程排出废气止，汽油的热能通过燃烧转化为推动活塞运动的机械能，带动螺旋桨旋转而作功，这一总的过程叫做一个“循环”。这是一 种周而复始的运动。由于其中包含着热能到机械能的转化，所以又叫做“热循环”。
活塞航空发动机要完成四冲程工作，除了上述气缸、活塞、联杆、曲轴等构件外，还需要一些其他必要的装置和构件。
�。ㄈ┗钊胶娇辗⒍母ㄖぷ飨低�
发动机除主要部件外，还须有若干辅助系统与之配合才能工作。主要有进气系统（为了改善高空性能，在进气系统内常装有增压器，其功用是增大进气压力）、燃油系统、点火系统（主要包括高电压磁电机、输电线、火花塞）、起动系统（一般为电动起动机）、散热系统和润滑系统等。
